    • JAI大法兰机架

  •   技术服务　
     0317-8315406 0317-8315046
  •  订购传真　
     0317-8315248
    • 　产品详细参数: 点击:362次

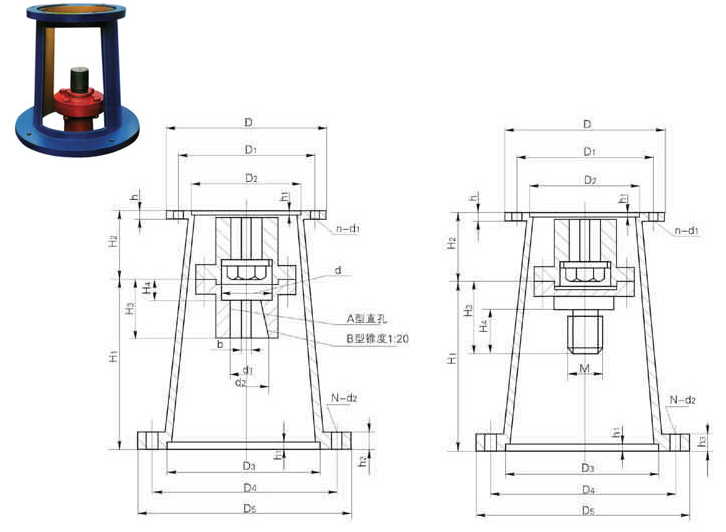

    JAⅠ<69标>无支点机架主要参数及尺寸



    机架型号 减速机型号 输入端接口 输出端接口 H1 H2 H3 H4 d A型直孔 B型维孔
    Ⅰ220
    D D1 D2 h h1 n-d1 D3 D4 D5 h n-d2 d1 b d2 b
    JAⅠ0 B0 190 160 140 16 5 4-12 165 210 250 16 6-12 205 55 55 18 45 30 8 　 　
    JAⅠ1 B1 230 200 170 16 5 6-12 215 260 290 16 8-12 226 84 75 25 50 35 10 35 10
    JAⅠ2 B2 260 230 200 20 6 6-12 290 350 380 20 8-14 250 96 90 30 70 45 14 50 14
    JAⅠ3 B3 340 310 270 22 6 6-13.5 360 440 480 22 8-18 300 112 110 30 80 55 16 60 18
    JAⅠ4 B4 400 360 320 22 7 8-15 440 530 580 25 8-22 384 141 130 40 90 70 20 70 20
    JAⅠ5 B5 490 450 400 25 7 12-18 450 550 600 28 8-22 390 160 150 40 115 90 25 85 25

    本机架适用于摆线针轮减速机的联接，配刚性联轴器，上联轴器装JA型直孔，下联轴器装A型直孔或B型锥孔，锥度为1：20的联轴器。该机架无支承适用于反应器传来的轴向力不大时使用。

    JAⅡ<69标>无支点机架，配螺纹联轴器主要参数及尺寸
    机架型号 减速机型号 输入端接口 输出端接口 H1 H2 H3 H4 M 反应罐容积（升）
    D D1 D2 h1 h N-d1 D3 D4 D5 h3 N-d2
    JAⅡ1 B1 230 200 170 5 16 6-12 215 260 290 16 8-12 226 84 93 50 M33×2 50-100
    120 60 M42×3 200
    JAⅡ2 B2 260 230 200 6 20 6-12 230 300 345 20 3-18 254 96 120 60 M42×3 200-300
    120 60 M48×3 500
    JAⅡ3 B3 340 310 270 6 22 6-13.5 320 400 460 22 4-20 328 112 120 80 M60×4 1000
    120 80 M68×4 1500
    120 80 M78×4 2000
    JAⅡ4 B4 400 360 320
    (316)    		 7 22 8-15 440 530 580 25 8-22 384 141 130 80 M78×4 3000
    JAⅡ5 B5 490 450 400 7 25 12-18 450 550 600 28 8-22 390 160 130 80 M78×4 5000
