  • Z4型胀紧联结套

  •   技术服务
     0317-8315406 0317-8315046
  •  订购传真
     0317-8315248
  •  产品详细参数: 点击:600次

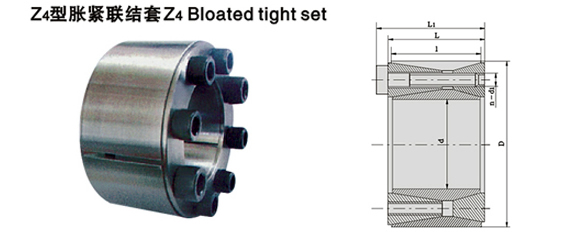

    Z4型胀紧联结套特性: Z4型胀紧套由锥度不同的开口双锥内环与开口双锥外环及两个双锥压紧环组成,用内六角螺栓锁紧。与Z2型比较,结合面长,对中精度高,用于旋转精度要求较高和传递较大载荷的场合。

    标记示例:
    内径d=130mm、外径D=180mm的Z2型胀紧联接套:胀套Z2-130×180

    安装参考范例




    基  本  尺  寸

    额定负荷

    胀套与轴
    结合面上
    的压力
    Pf
     N/mm2

    胀套与轮
    毂结合面
    上的压力
    Pf′
    N/mm2

    螺钉的拧  紧
    力  矩
     MA
    N·m

    重  量

    kg

    d

    D

    l

    L

    L1

    d1

    n

    轴向力
    F1
    KN

    转矩
    M1
    KN·m

    mm

    70

    120

    56

    62

    74

    M12

    8

    197

    6.85

    201

    117

    145

    3.3

    80

    130

    12

    291

    11.65

    263

    162

    3.7

    90

    140

    290

    13.00

    234

    150

    4.0

    100

    160

    74

    80

    94

    M14

    15

    389

    19.70

    213

    133

    230

    7.2

    110

    170

    483

    22.60

    242

    157

    7.7

    120

    180

    482

    28.90

    222

    148

    8.3

    125

    185

    480

    30.00

    212

    143

    8.5

    130

    190

    31.20

    205

    140

    8.8

    140

    200

    18

    574

    40.20

    227

    159

    9.3

    150

    210

    572

    42.90

    212

    152

    10.0

    160

    230

    88

    94

    110

    M16

    800

    64.00

    227

    158

    355

    14.9

    170

    240

    795

    67.80

    214

    152

    15.7

    180

    250

    21

    923

    83.00

    235

    170

    16.4

    190

    260

    921

    88.00

    223

    163

    17.2

    200

    270

    24

    1050

    105.00

    242

    179

    18.8

    210

    290

    110

    116

    134

    M18

    20

    1118

    117.30

    197

    143

    485

    23.0

    220

    300

    21

    1120

    123.00

    189

    138

    27.7

    240

    320

    24

    1280

    153.00

    198

    148

    29.8

    250

    330

    27

    1282

    160.20

    205

    157

    31.0

    260

    340

    1430

    186.00

    157

    32.0

    280

    370

    130

    136

    156

    M20

    24

    1650

    230.00

    192

    145

    690

    46.0

    300

    390

    245.00

    179

    138

    49.0

    注:Z4型紧胀联结套螺钉的机械性能等级为12.9级。
