    • WJ、LWJ、DJ、LDJ型机架

  •   技术服务　
     0317-8315406 0317-8315046
  •  订购传真　
     0317-8315248
    • 　产品详细参数: 点击:380次





       本系列机架可与各种立式摆线针轮减速机相配，可配套选用各种联轴器，若与齿轮减速机配套，连接尺寸由本公司自选调整，为安装双端面机械密封，配备LWJ、LDJ、LSJ等增高型，除LWJ的H值和LDJ、LSJ的H及H2值增大以外，其余尺寸均未变动。
    型号标定意义及示例

    接板形式A；配摆线针轮减速机B；配LC、DC齿轮减速机

    轴径（减速机输出轴直径）
    机架类型WJ、LWJ－无支点机架　DJ、LDJ、DXJ-单支点机架　SJ、LSJ－双支点机架。
       注：WJ型、DJ型、DXJ型－30A/B、35A、40B、45A四种机架底面为Ⅰ型和Ⅱ型（Ⅰ型不须标柱，Ⅱ型须在型号后面注Ⅱ、Ⅱ型a°＝30°，n2－φ为12-14）其余机架为Ⅱ型（不须标注）

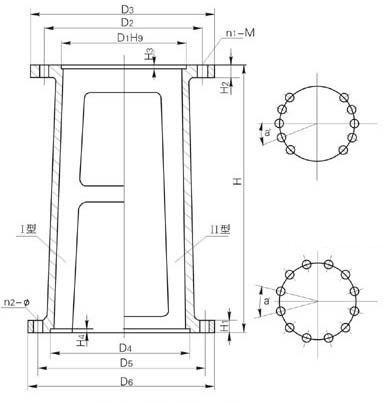

    WJ、LWJ型无支点机架主要参数及尺寸

    机架代号 H1 H2 H3 H4 输入端接口 输出端接口 WJ型 LWJ型
    D1 D2 D3 n1-M D4 D5 D6 a° n2-φ H 重量（kg） H 重量(kg)
    WJ　　 A
    30
    LWJ 　 B
         		 20 15

    4

    4

    		 6

    140

    200

    		 160

    230    		 190

    260    		 4-M10

    6-M12    		 240 285 315 Ⅰ20

    Ⅱ30    		 10-φ14

    12-φ14    		 450 34 600 43
    WJ　　A
    35
    LWJ　 B    		 24 15 5 6 170


         		 200 230 6-M10

    6-M12    		 260 320 360 Ⅰ20

    Ⅱ30    		 10-φ14

    12-φ14    		 500 46 650 54
    WJ　　A
    40
    LWJ 　B    		 24 15 4 6 200

    230    		 230

    260

    260

    290

    		 6-M10

    6-M12    		 260 320 360 Ⅰ20

    Ⅱ30    		 10-φ14

    12-φ14    		 500 46 650 54
    WJ　　A
    45
    LWJ 　B    		 24 15 5 6 200 230 260 6-M10

    6-M12    		 260 320 360 Ⅱ20

    Ⅱ30    		 10-φ14

    12-φ14    		 500 49 650 57
    WJ　　A
    55
    LWJ 　B　    		 30 20 6

    5    		 6 270 310

    305    		 340 6-M10

    8-M16    		 325 400

    435

    		 30 12-φ14 540 75 690 83
    WJ
    65A
    LWJ    		 34 20 6 6 316 360 400 8-M12

    8-M16    		 350 420 460 30 12-φ18 600 96 750 107
    WJ　　A
    70
    LWJ 　B　    		 34 20 6

    5    		 6 316（320）

    320    		 360 400 8-M12

    8-M16    		 350 420 460 30 12-φ18 600 96 750 107
    WJ　　A
    80
    LWJ 　B    		 38 25 6

    5    		 8 345

    360    		 390

    410    		 430

    460    		 8-M16

    8-M20    		 380 455 495 30 12-φ18 640 130 790 139
    WJ　　A
    90
    LWJ 　B    		 40 25 7 8 400 450 490 12-M16

    12-M20    		 430 510 555 30 12-φ23 660 168 860 183
    WJ　　 A
    100
    LWJ　　B    		 40 25 9

    5    		 10 455(460)

    470    		 520 580 12-M20 480 560 600 22.5 165-φ23 700 205 900 224
    WJ 　　A　　
    110 120A
    LWJ 　 B　    		 40 30 11
    6    		 10 520 590 650 12-M20 560 650 700 22.5 16-φ27 800 257 1000 274
    WJ 　　A　　
    130 140A
    LWJ　　B    		 44 30 11
    9    		 10 680 800 880 12-M30 720 810 880 18 20-φ27 900 318 1200 365
    WJ 　　A　 A　　
    150 160
    LWJ　　B 　B    		 50 35 14
    10    		 12 820 940 1020 16-M30 840 940 1020 22.5 16-φ33 1000 420 1300 480
    WJ 　　A　　
    180
    LWJ　　B    		 55 40 14
    10    		 12 960 1080 1160 20-M30 970 1080 1160 18 20-φ33 1100 560 1400 630

    注：增高后的LWJ型机架，其内部中间高度可同时容纳207型双端面机械密封及SF型三分式联轴器。
