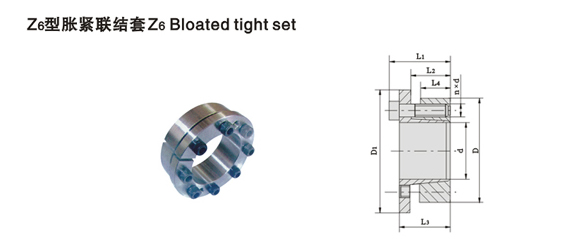

订购传真 Z6型锁紧联结盘特性： 相对于Z2型,Z6型更适用于传递扭矩和轴向载荷较大的场合
标记示例：
内径d=130mm、外径D=180mm的Z2型胀紧联接套:胀套Z2-130×180
安装参考范例
基本尺寸 额定负荷 内六角螺钉 胀套与轴 胀套与轮 重 量 d D L4 L3 L2 D1 L 1 轴向力 转矩 d1 n MA mm 14 55 17 30 22 62 38 18 127 M8 3 25 208 52.5 0.48 16 55 17 30 22 62 38 18 142 M8 3 25 181 52.5 0.47 18 55 17 30 22 62 38 18 157 M8 3 25 161 52.5 0.46 19 55 17 30 22 62 38 18 165 M8 3 25 152 52.5 0.46 20 55 17 30 22 62 38 18 172 M8 3 25 145 52.5 0.45 22 55 17 30 22 62 38 25.5 285 M8 3 35 186 75 0.44 24 55 17 30 22 62 38 25.5 307 M8 3 35 170 75 0.42 25 55 17 30 22 62 38 25.5 315 M8 3 35 163 75 0.41 28 55 17 30 22 62 38 31.5 435 M8 3 41 175 89 0.39 30 55 17 30 22 62 38 31.5 472 M8 3 41 163 89 0.37 24 65 17 30 22 72 38 37.4 440 M8 5 30 244 90 0.62 25 65 17 30 22 72 38 37.4 460 M8 5 30 234 90 0.61 28 65 17 30 22 72 38 43.6 600 M8 5 35 243 105 0.58 30 65 17 30 22 72 38 43.6 640 M8 5 35 227 105 0.56 32 65 17 30 22 72 38 43.6 690 M8 5 35 213 105 0.55 35 65 17 30 22 72 38 52.5 910 M8 5 41 234 126 0.51 38 65 17 30 22 72 38 52.5 990 M8 5 41 216 126 0.48 40 65 17 30 22 72 38 52.5 1050 M8 5 41 205 125 0.46 30 80 20 33 25 87 41 52.4 780 M8 7 30 232 87 1.01 32 80 20 33 25 87 41 52.4 830 M8 7 30 217.5 87 0.99 35 80 20 33 25 87 41 61 1060 M8 7 35 232 102 0.96 38 80 20 33 25 87 41 61 1150 M8 7 35 214 102 0.92 40 80 20 33 25 87 41 61 1220 M8 7 35 203 102 0.89 42 80 20 33 25 87 41 73.5 1540 M8 7 41 233 122 0.86 45 80 20 33 25 87 41 73.5 1650 M8 7 41 217 122 0.82 48 80 20 33 25 87 41 73.5 1760 M8 7 41 203 122 0.76 50 80 20 33 25 87 41 73.5 1830 M8 7 41 195 122 0.73 注：Z6型胀紧联结套螺钉的机械性能等级为12.9级。
结合面上
的压力
Pf
N/mm2
毂结合面上的压力
Pf′
N/mm 2
kg
F1
KN
M1
KN·m
N·m
