  • Z3型胀紧套

  •   技术服务
     0317-8315406 0317-8315046
  •  订购传真
     0317-8315248
  •  产品详细参数: 点击:357次

    Z3型胀紧套

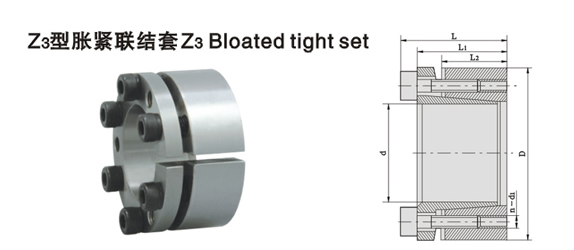

    特性: Z3型胀紧内外锥环用内六角螺栓拧紧,能传递较大载荷,并且一个锥环上有拆卸螺纹孔;Z3型结合面较长,对中性好,适用于旋转精度要求较高和传递大载荷的场合。

    安装参考范例




    基  本  尺  寸

    额定负荷

    胀套与轴
    结合面上
    的压力
    Pf
     N/mm2

    胀套与轮
    毂结合面
    上的压力
     Pf′
    N/mm2

    螺钉的
    拧  紧
    力  矩
     MA
    N·m

    重量

    kg

    d

    D

    L

    L 1

    L2

    d1

    n

    轴向力F1
    KN

    转矩
    M1
    KN·m

    mm

    20

    47

    37

    31

    21.7

    M6

    4

    30

    0.30

    287

    90

    17

    0.29

    22

    47

    0.33

    260

    90

    0.27

    25

    50

    5

    35

    0.44

    287

    106

    0.30

    28

    55

    0.49

    256

    96

    0.36

    30

    55

    0.53

    239

    96

    0.34

    35

    60

    45

    0.81

    246

    106

    0.38

    40

    65

    0.94

    215

    98

    0.41

    45

    75

    46

    38

    25.3

    M8

    6

    80

    1.86

    283

    134

    41

    0.70

    50

    80

    2.07

    255

    126

    0.76

    55

    85

    7

    90

    2.54

    270

    138

    0.82

    60

    90

    2.77

    247

    130

    0.88

    65

    95

    8

    105

    3.58

    261

    141

    0.94

    70

    110

    60

    50

    33.4

    M10

    7

    140

    5.10

    244

    128

    83

    2.10

    75

    115

    5.46

    228

    119

    2.20

    80

    120

    5.85

    214

    112

    2.30

    85

    125

    8

    175

    7.45

    230

    129

    2.40

    90

    130

    7.90

    217

    124

    2.60

    95

    135

    10

    205

    9.90

    257

    149

    2.70

    100

    145

    68

    58

    40.8

    220

    11.00

    192

    114

    3.70

    105

    150

    11.55

    210

    114

    3.90

    110

    155

    12.10

    175

    107

    4.00

    120

    165

    12

    260

    15.70

    192

    120

    4.30

    125

    170

    M12

    10

    320

    17.50

    189

    120

    145

    4.80

    130

    180

    20.70

    188

    120

    5.90

    140

    190

    22.50

    175

    114

    6.30

    150

    200

    77

    65

    45.4

    12

    380

    28.50

    196

    130

    6.70

    注:Z3型胀紧联结套螺钉的机械性能等级为12.9级。
