    • 异形叶圆盘涡轮式搅拌器

  •   技术服务　
     0317-8315406 0317-8315046
  •  订购传真　
     0317-8315248
    • 　产品详细参数: 点击:628次



        本公司生产近30类，计140多种搅拌器，从*常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

    搅拌器型号标注方法：




    材料代号
    搅拌器轴孔径
    搅拌器的外径，
    搅拌器型式代号

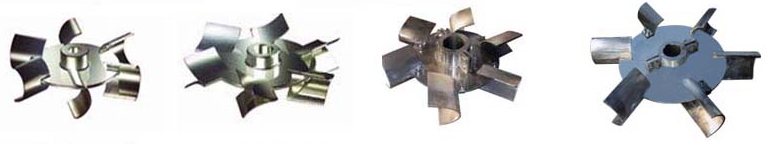

    弄形叶圆盘涡轮式搅拌器

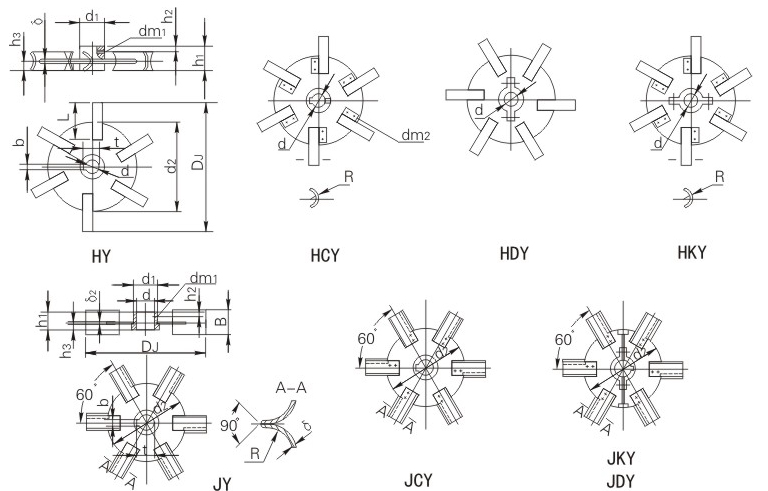

    半圆弧圆盘涡轮式－HY、半圆弧可拆圆盘涡轮式－HCY、半圆弧对开圆盘涡轮式－HDY、半圆弧可拆对开圆盘涡轮式－HKY、箭叶圆盘涡轮式－JY、箭叶可拆圆盘涡轮式－JCY、箭叶对开圆盘涡轮式－JDY、箭叶可拆对开涡轮式－JKY

        本搅拌器具有圆盘涡轮搅拌器的通性，它的叶片纵截面变成了圆弧形，强化了剪切作用，影响了上下的混合能力，弧叶有利于上下的混合，箭叶下面存一些气体，作用更有效。操作条件同通用圆盘涡轮式搅拌器。



    圆盘涡轮式搅拌器主要尺寸

    DJ d d1 d2 dm1 dm2 δ δ1 B h1 h2 h3 L R 键槽 N/n≤ (kg)重量 碳钢/不锈钢
    碳钢/不锈钢 b t JY HY
    150 30 50 100 M6 - 4/3 4/3 30 30 8 10 38 15 8 33.3 0.008 1.042/0.861 0.875/0.735
    200 30 50 130 M6 - 4/3 4/3 50 30 8 10 50 20 8 33.3 0.008 1.602/1.283 1.304/1.058
    250 40 65 170 M8 - 4/3 4/3 60 35 8 10 62 25 12 43.3 0.011 2.666/2.154 2.204/1.805
    300 40 65 200 M8 - 5/4 5/4 60 50 10 10 75 30 12 43.3 0.018 5.631/3.816 4.798/3.146
    400 50 80 270 M10 - 6/4 6/4 80 60 14 10 100 40 14 53.8 0.031 9.468/6.835 7.692/5.644
    500 65 95 330 M10 M12 8/5 8/5 100 70 14 40 125 50 18 69.4 0.089 18.54/12.44 14.84/10.11
    600 65 95 400 M10 M12 8/6 8/6 120 90 24 40 150 60 18 69.4 0.11 26.538/20.699 21.21/16.68
    700 80 120 470 M12 M12 10/6 8/6 140 100 30 40 175 70 22 85.4 0.40 45.741/29.603 36.68/24.13
    800 90 135 530 M12 M12 10/8 10/8 160 110 30 40 200 80 25 95.4 0.42 61.396/51.158 49.58/41.64
    900 100 150 600 M16 M12 12/10 12/10 180 120 35 40 225 90 28 106.4 0.58 88.125/79.181 74.15/64.12
    1000 110 170 660 M16 M12 12/10 12/10 200

    130

    		 35 40 250 100 28 116.4 0.77 115.646/99.78 93.45/82.18
    1120 110 180 750 M16 M12 14/12 12/10 225 150 40 50 280 110 32 127.4 - 171.133/151.072 169.0/149.7
    1250 120 190 830 M16 M12 14/12 12/10 250 160 40 50 310 125 32 137.4 - 209.49/184.62 169.0/149.7
    1400 130 200 930 M16 M16 16/14 14/12 280 170 45 50 350 140 36 148.4 - 271.39/260.57 233.4/209.5
    1600 140 210 1070 M16 M16 16/14 14/12 320 180 45 60 400 160 36 158.4 - 376.123/335.667 300.4/269
    1800 150 220 1200 M20 M16 18/16 16/14 360 200 50 60 450 180 40 169.4 - 532.74/8482.00 424.9/385.6
    2000 160 240 1330 M20 M16 18/16 16/14 400 210 50 70 500 200 40 179.4 - 649.15/586.58 517/468.5
    2240 170 250 1490 M22 M16 20/18 18/16 450 220 60 70 560 220 45 190.4 - 888.3/810.24 704.7/644.3
    2500 180 260 1670 M22 M16 20/18 18/16 500 230 60 80 630 250 45 200.4 - 1099.5/1002 871.5/795.9

    注：该系列搅拌器选型时，一般先决定叶片形状，然后考虑安装维护方便，确定结构型式，通常DJ≤500采用整体式，500≤DJ≤700采用桨叶可拆式，DJ≥800采用轮壳对开式。
