    • 六斜叶开启涡轮式搅拌器

  •   技术服务　
     0317-8315406 0317-8315046
  •  订购传真　
     0317-8315248
    • 　产品详细参数: 点击:642次





        本公司生产近30类，计140多种搅拌器，从*常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

    搅拌器型号标注方法：




    材料代号
    搅拌器轴孔径
    搅拌器的外径，
    搅拌器型式代号

    六斜叶开启涡轮式搅拌器

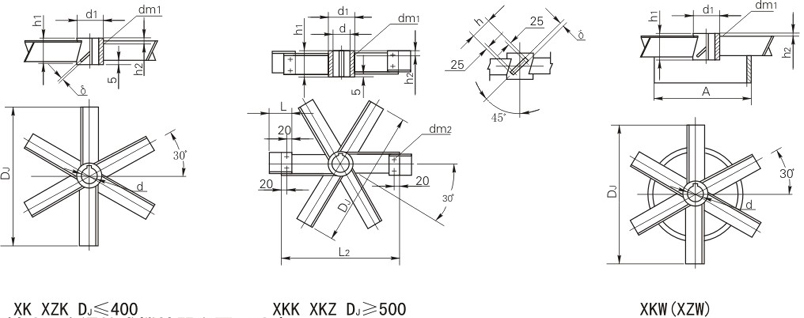

    六斜叶整体开启涡轮式XK、六斜叶可拆开启涡轮式XKK、六斜叶稳定环开启涡轮式XKW、六斜窄叶整体开启涡轮式XZK、六斜窄叶可拆开启涡轮式XKZ、六斜窄叶稳定开启涡轮式XZW

        本类搅拌器与直叶开启涡轮式比较，除有径向流外有轴向分流，剪切性能介于直叶和弯叶之间，所以它具有较优的综合性能、分散、固体、悬浮、固体溶解都较适合，其它过程也能应用，运作条件同六直叶开启涡轮。




    斜叶开启涡轮式搅拌器主要尺寸表

    DJ d d1 h2 A L L2 dm1/dm2 宽形 窄形 δ 宽形重量 窄形重量
    h h1 N/n≤ h h1 N/n≤ 碳钢/不锈钢
    150 30 55 12 100 - - M12/- 30 55 0.008 20 50 0.0035 6/5 1.1/1.05 0.924/0.914
    35 60 1.1/1.05 0.1/0.994
    200 30 55 12 140 - - M12/- 40 60 0.008 25 55 0.0045 6/5 1.55/1.42 1.233/1.186
    40 60 1.57/1.44 1.19/1.142
    250 35 55 12 170 - - M12/- 50 70 0.011 30 55 0.008 6/5 2.67/2.44 1.438/1.338
    40 70 2.68/2.47 1.946/1.868
    300 40 70 12 200 - - M12/- 60 76 0.018 40 70 0.015 8/5 4.23/3.22 3.12/2.562
    45 75 4.26/3.29 3.25/2.689
    50 80 4.33/3.37 3.379/2.834
    400 45 80 12 270 - - M12/- 80 90 0.031 50 80 0.025 8/6 7.3/6.1 5.125/4.506
    50 85 7.37/6.18 5.297/4.686
    55 90 7.54/6.37 5.469/4.867
    500 60 95 16 340 100 380 M16/-M12 100 106 0.089 65 95 0.06 10/8 13.96/11.92 9.301/8.267
    65 100 14.1/12.06 9.505/8.481
    70 105 14.17/12.17 9.710/8.696
    600 65 105 16 400 130 420 M16/-M12 120 120 0.11 75 100 0.08 12/10 23.35/20.34 14.578/13.111
    70 110 23.42/20.44 14.825/13.371
    80 120 23.66/20.74 15.318/13.888
    700 70 115 16 470 180 420 M16/-M12 140 140 0.15 90 110 0.1 12/10 31.75/27.7 20.271/18.193
    80 120 32.33/28.3 20.881/18.834
    90 135 32.36/28.47 21.492/19.475
    800 75 120 18 540 200 480 M16/-M12 160 160 0.23 100 120 0.18 14/12 42.97/39.93 27.91/26.08
    85 140 46.53/43.66 30.58/28.87
    95 160 49.74/47.00 32.96/31.38
    900 80 130 18 600 250 480 M16/-M12 180 180 0.26 115 130 0.21 14/12 55.69/51.25 35.96/33.62
    90 150 60.02/55.58 39.08/36.9
    100 160 61.20/56.76 39.94/37.8
    1000 90 150 18 670 300 480 M16/-M12 200 200 0.29 125 150 0.23 14/12 72.48/67.96 42.52/44.16
    100 160 73.79/69.34 48.5/45.86
    110 180 79.75/75.6 52.97/50.55
    1120 100 160 20 750 360 480 M18/M16 225 225 0.43 140 160 0.34 16/14 99.93/94.65 64.34/61.08
    110 180 106.6/101.7 69.11/66.09
    120 190 108.6/103.7 70.49/67.54
    1250 110 180 20 840 430 480 M18/M16 250 250 0.47 160 180 0.38 16/14 130.2/123.8 84.33/80.54
    120 190 132.3/126.1 85.88/82.17
    130 200 134.5/128.3 87.44/83.8
    1400 120 190 20 940 500 480 M18/M16 280 280 0.53 175 196 0.42 16/14 163/154.8 103.9/98.87
    130 200 165.5/157.3 105.5/100.5
    140 210 167.9/159.9 107.2/102.3
    1600 130 200 25 1070 300 480 M18/M16 320 320 0.77 200 200 0.62 18/16 232.8/222.6 145.5/137.7
    140 210 235.5/225.5 147.2/140.9
    150 220 238.3/228.4 148.9/142.7
    1800 140 210 25 1200 720 480 M18/M16 360 360 0.86 225 210 0.69 18/16 294/283.8 181.5/171.5
    150 220 297.1/287 183.3/175
    160 240 310.7/301.3 191.2/183.3
    2000 150 220 25 1340 820 480 M20/M18 400 400 0.96 250 240 0.77 18/16 363.8/344.4 224.9/214.4
    160 240 378.8/360.2 233.9/223.9
    170 250 382.7/364.3 236.3/226.4
    2240 160 240 30 1500 940 480 M20/M18 450 450 1.32 280 260 1.1 20/18 508.7/489.9 313.7/301.8
    170 250 513.1/494.6 316.3/304.5
    180 260 517.5/499.3 318.9/307.2
    2500 170 250 30 1670 1070 480 M20/M18 500 500 1.47 315 280 1.18 20/18 631.1/607.2 387.7/372.2
    180 260 636/612.4 390.5/375.4
    190 270 641/617.6 393.2/378.3


    备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔相一致。
