    • 斜叶桨式搅拌器

  •   技术服务　
     0317-8315406 0317-8315046
  •  订购传真　
     0317-8315248
    • 　产品详细参数: 点击:637次



       本公司生产近30类，计140多种搅拌器，从*常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

    搅拌器型号标注方法：




    材料代号
    搅拌器轴孔径
    搅拌器的外径，
    搅拌器型式代号

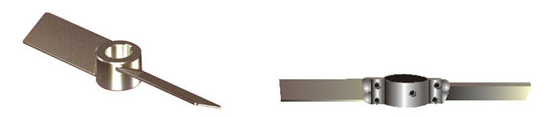

    斜叶桨式搅拌器

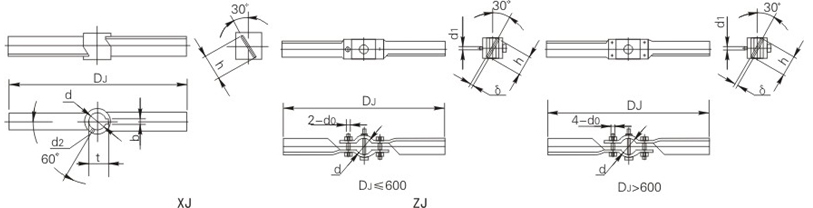

    斜叶整体桨式XJ、斜叶可拆桨式ZJ

       此搅拌器桨叶可成24°、45°或60°倾角，有轴向分流，径向分流，流型比平直叶桨式复杂，排出能量比平直桨高，综合效果更好，适用过程相同，因此应用频率比平直叶桨式高，运行条件同平直叶桨式。



    斜叶桨式搅拌器主要尺寸

    DJ d h d1 螺栓do 销轴φ d2 b t N/n不大于 δ 重量
    不锈钢、碳钢
    250 25 35 50 M10 6 M6 8 28.3 0.0035 3/4 0.67/0.69
    280 30 35 60 8 33.3 0.005 4/6 0.83/0.84
    320 30 40 60 8 33.3 0.005 4/6 0.9/0.11
    350 30 40 70 M12 8 M8 8 33.3 0.006 6/8 1.1/1.38
    35 10 38.3
    400 35 75 10 38.3 0.01 8/10 1.55/1.86
    40 12 43.3 1.56/1.88
    450 40 50 80 10 12 43.3 0.015 10/10 2.53/2.98
    45 14 48.8
    500 40 50 80 M12 10






    12    		 12 43.3 0.015 10/10 2.53/2.98
    45 14 48.8 2.72/2.98
    550 40 80 12 43.3 2.86/2.98
    45 14 48.8 2.96/2.98
    600 45 60 90 14 48.8 0.026 10/12 3.7/4.36
    55 16 593.3
    700 50 70 100 M10 14 53.8 0.04 12/14 6.14/6.89
    60 18 64.4
    850 55 90 110 16 59.3 0.053 12/14 9.13/10.43
    70 16 20 74.9
    950 65 110 12 16 29.3 9.83/11.52
    70 16 20 74.9
    1100 60 110 120 M16 12 18 64.4 0.07 12/14 13.58/15.85
    75 16 20 79.9
    1200 70 120 130 20 74.9 0.1 14/16 18.81/21.27
    80 22 85.4 18.95/21.35
    1400 75 140 130 20 79.9 0.12 14/16 24.93/28.23
    80 22 85.4 25.09/28.41
    1500 80 150 140 M20 20 M12 22 85.4 0.23 14/16 30.19/34.5
    85 22 90.4
    1700

    85

    		 180 150 22 90.4 0.27 14/16 50.93/58.5
    90 25 95.4
    1800 90 180 160 25 95.4 0.38 16/18 65.24/73.4
    100 28 106.4
    2000 95 200 160 M16 25 99.4 0.38 16/18 71.56/80.5
    100 28 106.4
    2100 95 220 170 25 99.4 0.5 16/18 78.13/87.9
    110 28 116.4
    2300 100 240 180 M24 24 28 106.4 0.65 18/20 89.64/99.6
    120 32 127.4
    2500 110 250 190 28 116.4 0.83 18/20 104.22/115.8
    130 32 137.4
    2800 120 280 200 M24 24 M20 32 127.4 1.0 20/22 142/158
    140 36 148.4
    3150 130 315 210 M24 24 M20 32 137.4 1.2 20/22 178/198
    150 36 158.4
    3550 140 355 220 M24 24 M20 36 148.4 1.5 20/22 224/249
    160 40 169.4

    备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔相一致。
