  • Z17A型胀紧联结套

  •   技术服务
     0317-8315406 0317-8315046
  •  订购传真
     0317-8315248
  •  产品详细参数: 点击:347次

    产 品 说 明

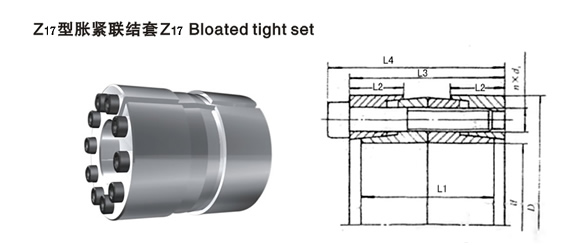

    Z17A型胀紧套


    基本尺寸(mm)Dimensions

    额定负荷

    内六角螺钉

    胀套与轴结结合面上的压力pt
    N/mm2

    胀套与轮载结合面上的压力pt
    N/mm2

    重量
    kg

    d

    D

    L1

    L2

    L3

    L4

    转矩Mt
    kN

    轴向力Ft
    kN.m

    d1

    n

    MA
    N.m

    30
    35
    40
    45
    50
    55
    60
    65
    70
    75
    80
    85
    90
    95
    100
    110
    120
    130
    140
    150
    160
    170
    180
    190
    200
    220
    240
    260
    280
    300
    320
    340
    360
    380
    400
    420
    440
    460
    480
    500
    520
    540
    560
    580
    600

    55
    60
    65
    75
    80
    85
    90
    95
    110
    115
    120
    125
    130
    135
    145
    155
    165
    180
    190
    200
    210
    225
    235
    250
    260
    285
    305
    325
    355
    375
    405
    425
    455
    475
    495
    515
    545
    565
    585
    605
    630
    650
    670
    670
    710

    40
    40
    40
    48
    48
    48
    48
    48
    58
    58
    58
    58
    58
    58
    66
    66
    66
    76
    76
    76
    76
    86
    86
    102
    102
    110
    110
    110
    130
    130
    154
    154
    178
    178
    178
    178
    202
    202
    202
    202
    202
    202
    202
    202
    202

    17
    17
    17
    20
    20
    20
    20
    20
    24
    24
    24
    24
    24
    24
    28
    28
    28
    33
    33
    33
    33
    38
    38
    46
    46
    50
    50
    50
    60
    60
    72
    72
    84
    84
    84
    84
    96
    96
    96
    96
    96
    96
    96
    96
    96

    46
    46
    46
    56
    56
    56
    56
    56
    68
    68
    68
    68
    68
    68
    76
    76
    76
    86
    86
    86
    86
    98
    98
    114
    114
    122
    122
    122
    146
    146
    170
    170
    198
    198
    198
    198
    226
    226
    226
    226
    226
    226
    226
    226
    226

    52
    52
    52
    64
    64
    64
    64
    64
    78
    78
    78
    78
    78
    78
    88
    88
    88
    98
    98
    98
    98
    112
    112
    126
    126
    138
    138
    138
    164
    164
    190
    190
    220
    220
    220
    220
    250
    250
    250
    250
    250
    250
    250
    250
    250

    0.9
    1.25
    1.5
    2.5
    3
    3.8
    4.3
    5.3
    7.6
    8.2
    8.7
    10.4
    12.3
    13.0
    15.0
    18.6
    22.5
    29.3
    31.5
    39.4
    45
    52.5
    64.9
    78.3
    92.7
    126
    137.5
    167.6
    217
    258.5
    357.8
    380
    501
    555
    584
    657
    795
    831
    868
    985
    1024
    1063
    1181
    1224
    1266

    60
    71
    75
    112
    120
    138
    143
    162
    219
    219
    219
    240
    274
    274
    301
    338
    376
    451
    451
    526
    563
    619
    722
    825
    928
    1146
    1146
    1289
    1552
    1724
    2236
    2236
    2784
    2923
    2923
    3132
    3617
    3617
    3617
    3940
    3940
    3940
    4219
    4219
    4219

    M6
    M6
    M6
    M8
    M8
    M8
    M8
    M8
    M10
    M10
    M10
    M10
    M10
    M10
    M12
    M12
    M12
    M12
    M12
    M12
    M12
    M14
    M14
    M14
    M14
    M16
    M16
    M16
    M18
    M18
    M20
    M20
    M22
    M22
    M22
    M22
    M24
    M24
    M24
    M24
    M24
    M24
    M24
    M24
    M24

    6
    7
    8
    6
    7
    8
    8
    9
    8
    8
    8
    9
    10
    10
    8
    9
    10
    12
    12
    14
    15
    12
    14
    16
    18
    16
    16
    18
    18
    20
    20
    20
    20
    21
    21
    24
    24
    24
    24
    28
    28
    28
    30
    30
    30

    17
    17
    17
    41
    41
    41
    41
    41
    83
    83
    83
    83
    83
    83
    145
    145
    145
    145
    145
    145
    145
    230
    230
    230
    230
    355
    355
    355
    485
    485
    690
    690
    930
    930
    930
    930
    1200
    1200
    1200
    1200
    1200
    1200
    1200
    1200
    1200

    132
    135
    124
    136
    132
    138
    127
    132
    143
    134
    125
    133
    139
    132
    121
    123
    126
    121
    112
    122
    123
    112
    124
    113
    121
    126
    115
    120
    113
    117
    120
    113
    115
    115
    109
    111
    108
    103
    99
    104
    100
    96
    100
    96
    92

    85
    93
    90
    98
    100
    108
    102
    108
    110
    105
    101
    109
    116
    112
    98
    103
    108
    101
    95
    106
    108
    96
    107
    95
    103
    107
    100
    105
    97
    102
    102
    97
    97
    97
    93
    96
    92
    88
    85
    91
    88
    84
    88
    84
    83

    0.5
    0.6
    0.7
    1.1
    1.2
    1.3
    1.4
    1.5
    2.6
    2.8
    2.9
    3.1
    3.2
    3.3
    4.5
    4.9
    5.3
    7.3
    7.8
    8.2
    8.7
    11.6
    12.2
    16.7
    17.4
    22.3
    24.1
    25.8
    38.2
    40.6
    58.6
    61.8
    85.0
    87.2
    93.4
    97.5
    128.9
    134.1
    139.3
    144.5
    157.6
    163.1
    168.6
    174.0
    179.5


      注:Z17A型胀紧联结套螺钉的机械性能等级为12.9级。
