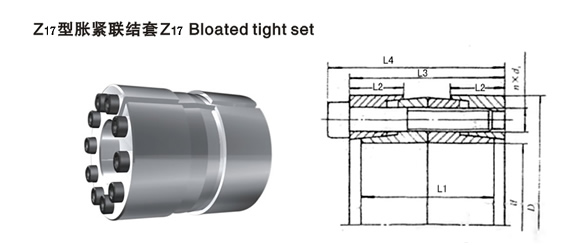

  • Z17B型胀紧联结套

  •   技术服务
     0317-8315406 0317-8315046
  •  订购传真
     0317-8315248
  •  产品详细参数: 点击:373次



    Z17B型胀紧套




    基本尺寸(mm)Dimensions

    额定负荷

    内六角螺钉

    胀套与轴结合面上的压力pt
    N/mm2

    胀套与轮载结合面上的压力pt
    N/mm2

    重 量
    kg

    d

    D

    L1

    L2

    L3

    L4

    转矩Mt
    kN

    轴向力Ft
    kN.m

    d1

    n

    MA
    N.m

    100
    110
    120
    130
    140
    150
    160
    170
    180
    190
    200
    220
    240
    260
    280
    300
    320
    340
    360
    380
    400
    420
    440
    460
    480
    500
    520
    540
    560
    580
    600

    145
    155
    165
    180
    190
    200
    210
    225
    235
    250
    260
    285
    305
    325
    355
    375
    405
    425
    455
    475
    495
    515
    545
    565
    585
    605
    630
    650
    670
    690
    710

    66
    66
    66
    76
    76
    76
    76
    86
    86
    102
    102
    110
    110
    110
    130
    130
    154
    154
    178
    178
    178
    178
    202
    202
    202
    202
    202
    202
    202
    202
    202

    28
    28
    28
    33
    33
    33
    33
    38
    38
    46
    46
    50
    50
    50
    60
    60
    72
    72
    84
    84
    84
    84
    96
    96
    96
    96
    96
    96
    96
    96
    96

    76
    76
    76
    86
    86
    86
    86
    98
    98
    114
    114
    122
    122
    122
    146
    146
    170
    170
    198
    198
    198
    198
    226
    226
    226
    226
    226
    226
    226
    226
    226

    86
    86
    86
    96
    96
    96
    96
    110
    110
    126
    126
    136
    136
    136
    162
    162
    188
    188
    216
    216
    216
    216
    246
    246
    246
    246
    246
    246
    246
    246
    246

    10.3
    12.7
    15.5
    20.1
    21.6
    27.0
    31.0
    38.3
    47.3
    57.0
    67.6
    90.7
    99.0
    120.6
    180.5
    215
    276
    293
    372
    393
    414
    507
    517
    540
    564
    685
    712
    740
    822
    851
    880

    206
    232
    258
    310
    310
    361
    387
    451
    526
    601
    676
    825
    825
    928
    1289
    1433
    1724
    1724
    2069
    2069
    2069
    2413
    2348
    2348
    2348
    2740
    2740
    2740
    2935
    2935
    2935

    M10
    M10
    M10
    M10
    M10
    M10
    M10
    M12
    M12
    M12
    M12
    M14
    M14
    M14
    M16
    M16
    M18
    M18
    M18
    M18
    M18
    M18
    M20
    M20
    M22
    M22
    M22
    M22
    M20
    M20
    M20

    8
    9
    10
    12
    12
    14
    15
    12
    14
    16
    18
    16
    16
    18
    18
    20
    20
    20
    24
    24
    24
    28
    24
    24
    24
    28
    28
    28
    30
    30
    30

    83
    83
    83
    83
    83
    83
    83
    145
    145
    145
    145
    230
    230
    230
    355
    355
    485
    485
    485
    485
    485
    485
    690
    690
    690
    690
    690
    690
    690
    690
    690

    83
    85
    86
    83
    77
    84
    84
    82
    90
    82
    88
    90
    83
    86
    94
    97
    93
    87
    86
    81
    77
    86
    70
    67
    64
    72
    69
    67
    69
    66
    64

    67
    71
    74
    69
    65
    73
    74
    70
    78
    69
    75
    77
    72
    76
    80
    84
    78
    75
    72
    69
    66
    74
    59
    57
    55
    63
    60
    58
    60
    59
    57

    4.5
    4.9
    5.3
    7.3
    7.8
    8.2
    8.7
    11.6
    12.2
    16.7
    17.4
    22.3
    24.1
    25.8
    38.2
    40.6
    58.6
    61.8
    85.0
    89.2
    93.4
    97.5
    128.9
    134.1
    139.3
    144.5
    157.6
    163.1
    168.6
    174.0
    179.5


      注:Z17B型胀紧联结套螺钉的机械性能等级为12.9级。
